शेडोंग ताओफोंग सीएनसी मशीन टूल कं, लिमिटेड चीन में tck56 स्लैंट बेड सीएनसी खराद मशीन के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है, अनुकूलित सेवा का भी समर्थन करता है। हमारे कारखाने से यहां बिक्री के लिए उच्च गुणवत्ता वाली टीसीके56 स्लैंट बेड सीएनसी लेथ मशीन खरीदने के लिए आपका स्वागत है। अच्छी सेवा और उचित मूल्य उपलब्ध हैं.
TCK56 तिरछा {{1}बेड सीएनसी खराद मशीन एक उच्च {{2}सटीक, मध्यम {3}उच्च {{4}क्षमता क्षैतिज तिरछा {{5}बेड सीएनसी टर्निंग उपकरण है जिसे बेलनाकार, शंक्वाकार और जटिल घुमावदार धातु कार्य के अन्य रूपों पर स्थिरता और सटीकता के साथ कुशल प्रसंस्करण के कार्य करने के लिए डिज़ाइन किया गया है। इसमें फ्लैट बे लेथ में मौजूद कुछ समस्याओं जैसे खराब चिप क्लीयरेंस प्रभाव, कमजोर कठोरता, असुविधाजनक संचालन आदि को हल करने के लिए उच्च कठोरता गाइडवे और बुद्धिमान आत्म नियंत्रण के साथ एक अभिन्न 45 {{9} डिग्री तिरछा बिस्तर संरचना है। एक प्रकार का मजबूत {{12} उच्च तापमान HT300 कच्चा लोहा जिसमें एक उपयुक्त आंतरिक सुदृढीकरण रिब संरचना होती है; इसे आमतौर पर कार्बन स्टील्स, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, पीतल, कच्चा लोहा, मिश्र धातु स्टील्स आदि में उपयोग की जाने वाली सामग्रियों को काटने के लिए संसाधित किया जा सकता है। यह मध्य-उच्च मात्रा कार्यशालाओं, ऑटोमोबाइल और अन्य उद्योगों के साथ-साथ एयरोस्पेस और प्रिसिजन इंस्ट्रूमेंट उपकरण निर्माताओं और मोल्ड सहायक उपकरण के लिए स्थिर, तेज़ और सटीक तीन आयामी टर्निंग समाधान प्रदान कर सकता है।
उत्पाद लाभ
45 डिग्री इंटीग्रल स्लैंट बेड और शानदार कठोरता
अनिवार्य रूप से, मॉडल TCK56 के साथ सीएनसी मिलिंग मशीन की तिरछी आधार संरचना पारंपरिक समानांतर प्रकार की तुलना में स्थिरता और सीमा को बढ़ाने के लिए 45 डिग्री पर झुकी हुई है, जबकि यह अभी भी कुछ हद तक कॉम्पैक्ट आकार रखती है। एक उच्च गुणवत्ता वाला एचटी -300 कच्चा लोहा; यह सभी आंतरिक तनाव को खत्म करने के लिए कृत्रिम आयु परीक्षण के तीन चरणों से गुजरता है और बार-बार के प्रभावों के कारण लंबे समय तक उपयोग के दौरान कंपन से क्षतिग्रस्त नहीं हो सकता है। 3700 ~ 4500 किलोग्राम का सकल वजन वस्तुओं को बिना विकृत किए स्थिर रूप से संसाधित करने के लिए पर्याप्त स्थिरता प्रदान कर सकता है।
कुशल गुरुत्वाकर्षण चिप हटाना और स्वच्छ प्रसंस्करण
इसके बिस्तर के ढलान वाले डिज़ाइन के कारण, चिप हटाने में पारंपरिक फ्लैट बिस्तर लेथ की तुलना में इसका लाभ अधिक है। प्रसंस्करण के दौरान, चिप्स और ठंडा करने वाले तरल पदार्थ गुरुत्वाकर्षण के माध्यम से स्थापित स्वचालित चिप कन्वेयर में स्वाभाविक रूप से गिरते हैं; वे गाइड रेल और स्पिंडल घटकों को रुकावट से बचाने के लिए साइट पर कोई चिप्स जमा नहीं करते हैं, स्वचालन के बेहतर निरंतर संचालन के लिए थर्मल विरूपण को कम करते हैं, आदि। मैन्युअल क्लीन अप टाइम को 80 प्रतिशत तक कम करने से प्रसंस्करण गति में उल्लेखनीय सुधार हो सकता है, उपकरण का जीवनकाल काफी बढ़ सकता है।
उच्च परिशुद्धता और बुद्धिमान स्वचालित संचालन
अनुसंधान परियोजना में उच्च प्रदर्शन वाले सीएनसी सिस्टम का उपयोग किया गया है: मानक जीएसके या वैकल्पिक रूप से सीमेंस, एफएएनयूसी या केएनडी, प्रोग्रामिंग फ़ंक्शन; कार्यक्रम सत्यापन; उपयोगकर्ता अनुभव को बढ़ाने के लिए पैरामीटर मेमोरी। 12{{3}स्टेशन बुर्ज निष्क्रिय समय को कम करने के लिए {{6}s की अल्ट्रा{4}निम्न{5}टूल{7}परिवर्तन विलंबता प्राप्त करता है। एक 11-15 किलोवाट ऊंची{{16}पावर वेरिएबल-फ़्रीक्वेंसी मोटर स्पिंडल को बिना गियर के 50 आरपीएम से लेकर 4,500 आरपीएम से ऊपर की गति पर चलाती है और विभिन्न सामग्रियों को कुशलता से संभाल सकती है। फ़ीड प्रणाली ±0.01 मिमी की X, Z-अक्ष स्थिति सटीकता और दोहराव क्षमता ±0.003 मिमी सुनिश्चित करने के लिए पहले से लोड किए गए उच्च-सटीक बॉल स्क्रू का उपयोग करती है; यह जटिल वर्कपीस निर्माण के लक्ष्य में अपनी सख्ती तक पहुंच गया है।
एर्गोनोमिक डिज़ाइन और आसान रखरखाव
आधार का 45°डिग्री झुकाव श्रमिकों को मशीनिंग क्षेत्र तक पहुंचने और नियंत्रण कक्ष को सुचारू रूप से संचालित करने के लिए एक आरामदायक संचालन कोण प्रदान कर सकता है। काफी हद तक, पूरा घेरा ऑपरेटरों को ऑपरेशन के दौरान अंदर काटने वाले तरल पदार्थ या चिप से कटने से बचाता है।[8] एक स्वचालित केंद्रीय लुब्रिकेट प्रणाली घिसाव को कम करने और रखरखाव के खर्च को कम करने के लिए गाइडवे और बॉल {{8} स्क्रू घटकों पर पॉइंट {{6} मात्रा में तेल लगाने का काम करती है। त्वरित निदान के लिए मॉड्यूलर डिजाइन और बुद्धिमान गलती कोड; एक छोटा फॉर्म फैक्टर समान विशिष्टताओं के सामान्य फ्लैट-बेड लेथ के सापेक्ष कार्यशाला क्षेत्रों में कब्जे को कम करता है।
उत्पाद के मुख्य तकनीकी पैरामीटर
|
विशेष विवरण |
इकाइयों |
TCK56 |
TCK56Y |
|
बिस्तर पर झूलो |
मिमी |
560 |
560 |
|
क्रॉस स्लाइड पर घुमाएँ |
मिमी |
350 |
280 |
|
अधिकतम. वर्कपीस की लंबाई |
मिमी |
500 /1000 |
500/1000 |
|
अधिकतम. काटने का व्यास |
मिमी |
350/400 |
280/320 |
|
तकला बोर |
मिमी |
65(ऑप्ट.80) |
65(ऑप्ट.80) |
|
धुरी नाक प्रकार |
- |
A2-6(ऑप्ट.A2-8) |
A2-6(ऑप्ट.A2-8) |
|
स्पिंडल गति चरण |
- |
चरणहीन |
चरणहीन |
|
धुरी गति सीमा |
आरपीएम |
50-4500(ऑप्ट.3000) |
50-4500(ऑप्ट.3000) |
|
चक |
- |
8'' खोखला हाइड्रोलिक चक |
8'' खोखला हाइड्रोलिक चक |
|
एक्स अक्ष यात्रा |
मिमी |
210 |
200 |
|
Y अक्ष यात्रा |
मिमी |
±50 |
|
|
Z अक्ष यात्रा |
मिमी |
500/1000 |
450/900 |
|
एक्स अक्ष तीव्र ट्रैवर्स |
मी/मिनट |
30 |
30 |
|
वाई अक्ष तेजी से पारगमन |
मी/मिनट |
12 |
|
|
Z अक्ष तीव्र ट्रैवर्स |
मिमी/मिनट |
30 |
30 |
|
मुख्य मोटर शक्ति |
किलोवाट |
11/15 |
11/15 |
|
बुर्ज प्रकार |
सर्वो बुर्ज 8 स्थिति |
Y अक्ष के साथ 12 स्टेशन पावर बुर्ज |
|
|
बुर्ज मॉडल |
BMT55-ER32 |
||
|
टेलस्टॉक क्विल टेपर |
- |
MT5 |
MT5 |
|
टेलस्टॉक बेस यात्रा |
मिमी |
400/900 |
400/900 |
|
गाइड रेल प्रकार |
- |
तिरछा बिस्तर रैखिक रेल |
|
|
मशीन वजन |
किग्रा |
3700/4500 |
4800/6500 |
मशीन मानक विवरण

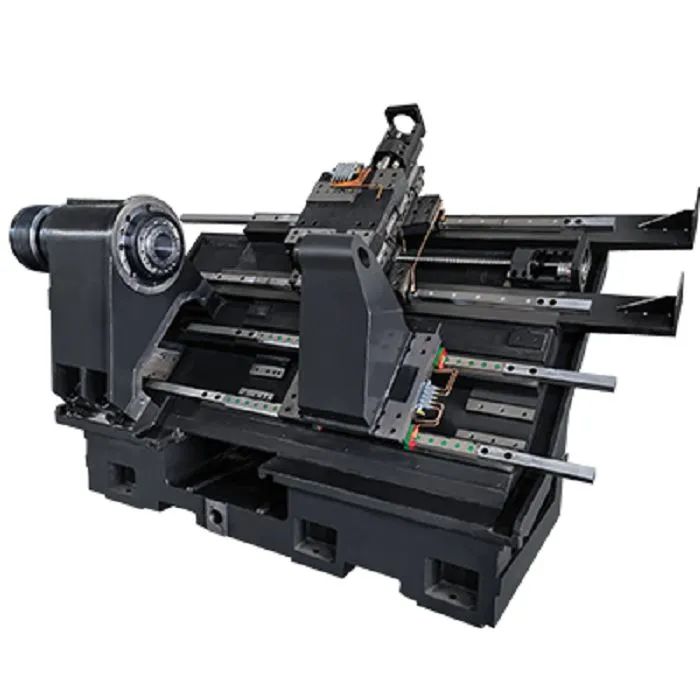

इंटीग्रल कास्टिंग संरचना
1. उच्च शक्ति उच्च गुणवत्ता वाला एक टुकड़ा कच्चा लोहा।
2. 30 डिग्री तिरछी बेड कास्टिंग अपनाएं
धुरी इकाइयाँ
मानक: चीन प्रसिद्ध स्पिंडल इकाई, स्पिंडल गति स्टीप्लेस 4500rpm
रैखिक रेल
मानक: ताइवानहाईविन बॉलरैखिक रेल.
पेंच
मानक:नानजिंग/ताइवानका उपयोग कर पेंचएसकेएफ असर.

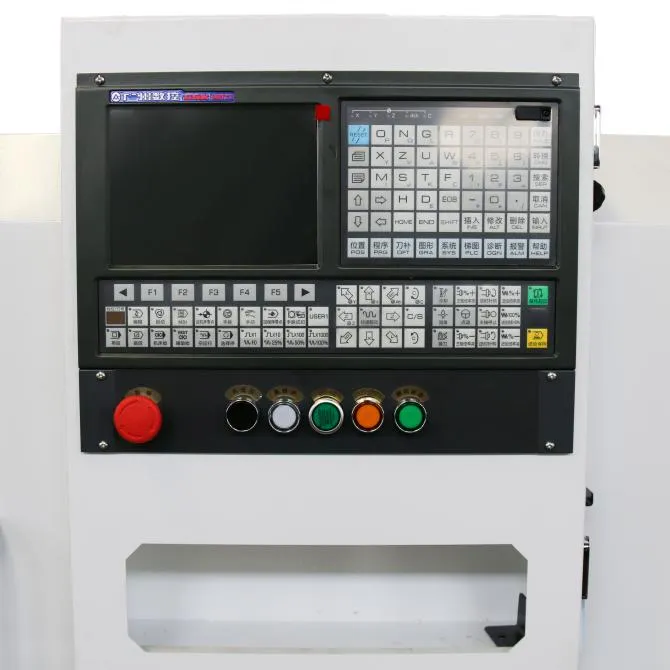

सीएनसी नियंत्रण प्रणाली
मानक:जीएसके 988टीए नियंत्रक प्रणाली।

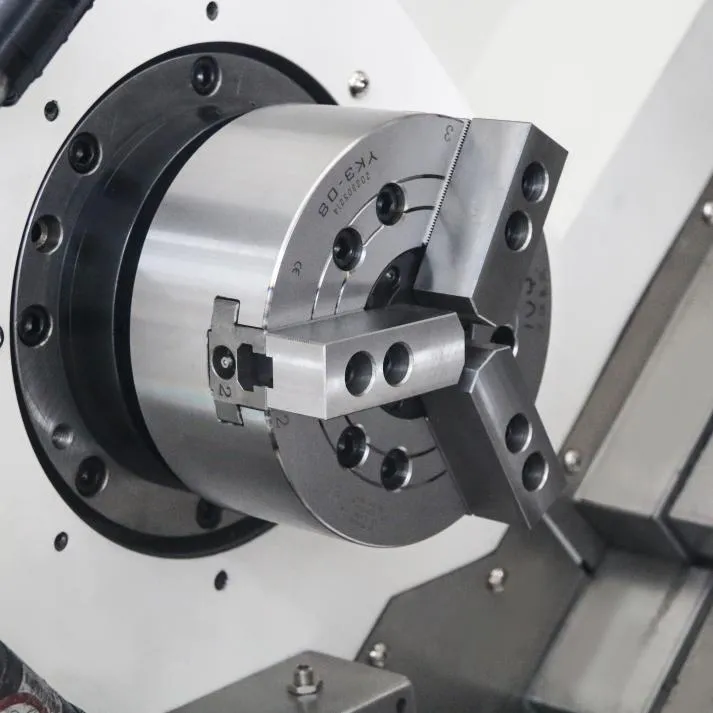

हाइड्रलिक चक
1.मानक: 8 इंच खोखले हाइड्रोलिक चक के साथ A2-6 स्पिंडल।
सर्वो बुर्ज
8 स्थिति सर्वो बुर्ज के साथ मानक

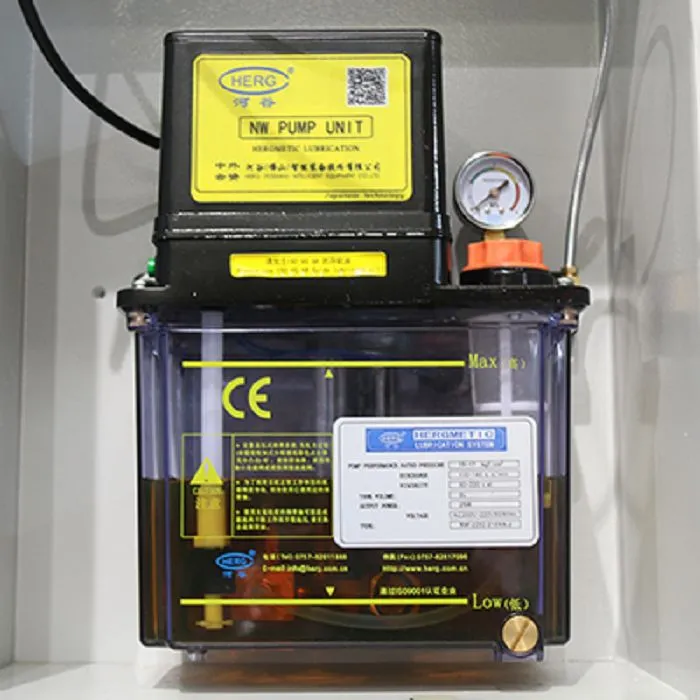

स्नेहन प्रणाली
हर्गस्वचालित केंद्रीकृत स्नेहन उपकरण।

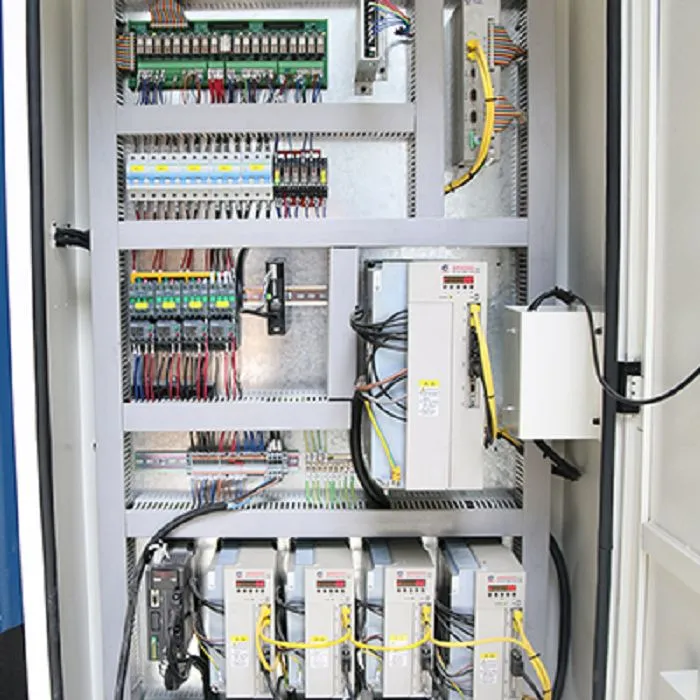

विद्युत घटक
मानकश्नाइडरविद्युत घटक.
परीक्षण

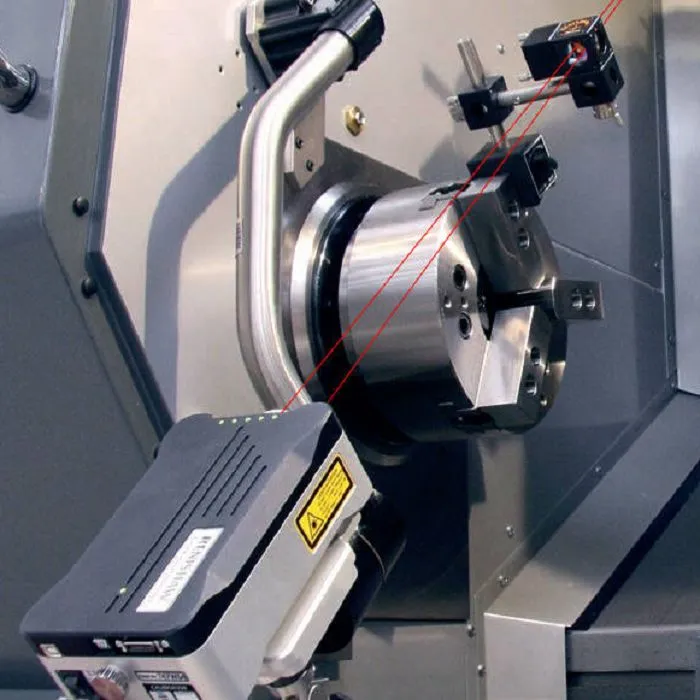

प्रत्येक मशीन पास हो गईरेनिशॉ लेजर इंटरफेरोमीटर परीक्षण
अनुप्रयोग परिदृश्य
ऑटोमोटिव पार्ट्स का बड़े पैमाने पर उत्पादन:टर्बोचार्जर रोटर्स, गियरबॉक्स गियर शाफ्ट, ब्रेक सिस्टम घटकों और स्टीयरिंग नक्कल इत्यादि सहित ऑटो पार्ट्स उत्पादन प्रक्रियाओं की बड़ी मात्रा में व्यापक अनुप्रयोग। TCK56 का उच्च परिशुद्धता उपकरण परिवर्तन प्रदर्शन, चिप निकासी की तीव्र गति ऑटोमोटिव उद्योग की सख्त गुणवत्ता आवश्यकताओं को पूरा करती है और बड़े पैमाने पर उत्पादन के लिए कार्यशाला स्थान को बचाने के लिए एक छोटे आकार का डिज़ाइन है।
एयरोस्पेस और परिशुद्धता उपकरण प्रसंस्करण:इंजन ब्लेड टेनन, विमान हाइड्रोलिक फिटिंग और सटीक उपकरण भागों जैसे एयरोस्पेस सहायक उपकरण के प्रसंस्करण के लिए लागू किया जाता है। इसकी उच्च परिशुद्धता स्थिति अधिग्रहण सटीकता, एयरोस्पेस परिशुद्धता उत्पादों, इंस्ट्रुमेंटेशन उच्च अंत घटकों के उत्पादन के लिए आवश्यक सतह खुरदरापन और आयाम सहिष्णुता को पूरा करने के लिए स्थिर संचालन प्रदर्शन।
मोल्ड सहायक और जटिल घटक प्रसंस्करण:मोल्ड सहायक उपकरण को संसाधित करने के लिए उपयोग किया जाता है, जिसमें मोल्ड शाफ्ट, मोल्ड आस्तीन और गाइड रेल शामिल हैं; मानव रहित हवाई वाहनों और चिकित्सा उपकरणों के जटिल संरचना घटक। इस डिज़ाइन के 45{2}डिग्री ढलान वाले रॉड-बेड और अच्छी कठोरता जटिल घुमावदार सतहों, थ्रेडेड अनुभागों आदि के लिए अधिक सटीक कट को सक्षम बनाती है, जिससे प्रक्रिया संख्या कम हो जाती है और उत्पादकता में सुधार होता है।
मध्यम-बैच और कस्टम परिशुद्धता प्रसंस्करण:मध्यम {{0}बैच मानक धातु उत्पादों और छोटे {{1}बैच कस्टम {{2}प्रसंस्करण उच्च {{3}मिश्रण कम {{4}मात्रा वाले गैर {{5}मानक घटकों, जैसे कृत्रिम जोड़ों, शल्य चिकित्सा उपकरण और सर्वो {{6}मोटर आवास) के उत्पादन के लिए लागू। इसकी अनुकूलनीय प्रोग्रामिंग और स्वचालित संचालन विभिन्न प्रसंस्करण मांगों को पूरा कर सकता है, उत्पादन समय को कम कर सकता है और प्रसंस्करण की सटीकता में सुधार कर सकता है।
मध्यम-से-बड़ी कार्यशालाएँ और सटीक विनिर्माण उद्यम:उच्च{{2}सटीकता, उच्च{{3}दक्षता वाले टर्निंग कार्यों में लगे मध्यम से {{0} से {{1} बड़े कार्यशालाओं और सटीक विनिर्माण उद्यमों के लिए आदर्श। संक्षिप्त आकार; छोटी जगहों वाली कार्यशालाओं के लिए उपयुक्त; समग्र उत्पादन क्षमता और श्रम लागत को बढ़ाने के लिए बुद्धिमान स्वचालित प्रदर्शन समायोजन और कुशल चिप निष्कासन।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: TCK56 स्लैंट बेड सीएनसी लेथ मशीन की मुख्य विशिष्टताएँ क्या हैं?
उत्तर: बिस्तर पर अधिकतम स्विंग 560 मिमी है, और अधिकतम काटने की लंबाई 50 - 4500 मिमी (वैकल्पिक) है। स्पिंडल को [20~960]m/मिनट की सीमा के भीतर अधिकतम 4500r/मिनट तक स्थिर रूप से त्वरित या धीमा किया जा सकता है। स्पिंडल बोर का व्यास 65 मिमी है, और चक का व्यास 8 इंच (हाइड्रोलिक प्रकार) है [6]। एक्स/जेड-अक्ष गति सीमा: 200~270 मिमी; वाई अक्ष:500 ~1,050 मिमी। कुल मिलाकर आयाम: 3100 - 3570मिमी × 1860 मिमी × 1850 मिमी; शुद्ध वजन: 3700-4500 किग्रा; मुख्य मोटर पावर: 11/15kw.
प्रश्न: TCK56 स्लैंट बेड लेथ और फ्लैट बेड लेथ के बीच क्या अंतर है?
उत्तर: संरचना, चिप हटाने की विधि और स्थान उपयोग के संदर्भ में; TCK56 ने ग्रेविटी चिप रिमूवल हासिल करने और वर्कशॉप स्पेस बचाने के लिए 45 डिग्री स्लैंट बेड डिजाइन को अपनाया है, फ्लैट बेड लेथ्स में TCK56 की तुलना में खराब चिप रिमूवल परफॉर्मेंस होती है और इसके लिए बड़े स्पेस की आवश्यकता होती है। TCK56 एक अधिक स्थिर और सुविधाजनक उपकरण है; यह सटीक मशीनिंग और उच्च दक्षता प्रसंस्करण की आवश्यकताओं को अच्छी तरह से पूरा कर सकता है; फ़्लैट-बेड लेथ मुख्य रूप से बड़े -वॉल्यूम वर्क-पीस को संसाधित करता है।
प्रश्न: यह किन धातु सामग्रियों को संसाधित कर सकता है, और क्या यह जटिल घुमावदार सतह प्रसंस्करण को संभाल सकता है?
ए: कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु, पीतल, कच्चा लोहा, मिश्र धातु इस्पात; सामान्य और उच्च शक्ति वाली धातुएँ। हां, इसमें एक मजबूत उच्च प्रदर्शन वाली सीएनसी प्रणाली और 8 {4} स्टेशन बुर्ज है, जो विभिन्न जटिल आकार के कार्यों जैसे कि सनकी छेद और मल्टी-थ्रेडिंग को संसाधित करने के लिए रैखिक, गोलाकार या परवलयिक प्रक्षेप कर सकता है।
प्रश्न: बिक्री के बाद कौन सी सेवाएं प्रदान की जाती हैं, और वारंटी अवधि क्या है?
उ: जैसा कि अब प्रथागत चलन है, तीन गारंटी उत्पाद की प्रारंभिक बिक्री तिथि या डिलीवरी की पहली वर्षगांठ तक रहेंगी। 24/7 ऑनलाइन तकनीकी सहायता, वीडियो डिबगिंग प्रदान करें, मूल स्पेयर पार्ट्स निःशुल्क प्रदान करें, और अपनी सुविधानुसार मांग पर संचालन + कार्यक्रम अध्ययन कक्षाएं निःशुल्क आयोजित करें; इसके अलावा एक सशुल्क साइट{{7}रखरखाव सेवा भी उपलब्ध है। स्पेयर पार्ट डिलीवरी का समय एक दिन से अधिक नहीं होगा; सामान्य परिस्थितियों में यथाशीघ्र साइट पर मरम्मत भी शुरू हो जाएगी[6]।
प्रश्न: क्या यह सटीक विनिर्माण उद्यमों के लिए उपयुक्त है, और बिजली की आवश्यकताएं क्या हैं?
उत्तर: हां, इसकी उच्च सटीकता, तेज गति और छोटा आकार प्रिसिजन विनिर्माण उद्यमों के लिए उपयुक्त है। एक 380V/50Hz AC पावर स्रोत, जो अधिकांश कार्यशालाओं की बिजली आपूर्ति के साथ संगत हो सकता है। 11{5}}15kW उच्च{{6}शक्ति वाली प्राथमिक मोटर सटीक उत्पादन प्रक्रियाओं में उच्च स्तर पर स्थिर लंबे समय तक संचालन सुनिश्चित करने के लिए पर्याप्त टॉर्क और शक्ति प्रदान कर सकती है।
